Sinotruk Howo 6x6 Water Well Drilling Truck
Vantagens:
1. Estrutura simples, baixo custo
2. Manutenção fácil
3. Transmissão mecânica, pequena perda de energia, eficiência máxima de transmissão da fonte de energia
4. Requisitos mais baixos para o nível do operador
5. Requisitos mais baixos para o ambiente de uso
Escopo de aplicação do produto
1. água potável para residentes e gado
2. Irrigação de campo
3. Tratando bem a água.
4. Desenvolvimento de água para produção industrial
5. Mina orifício de ventilação, o poço que cai no nível da água.
6. Exploração do campo de petróleo
7. Perfuração geotérmica do poço
8. Pilha da Fundação de Construção de Rodovias
9. Exploração geológica
10. Investigação hidrogeológica
Detalhes fotos para referência
Especificações:
CDC-600K Água Nós iremos Perfuração Equipamento |
CompeSensive visão global |
Profundidade: 600m Aeducaçao Fisicarture: 500 MILÍMETROS Dimensões:12000mm × 2550mm × 4300mm Total Peso: 32000kgs Perfuração tecnologia posso ser usado: lama positivo circulação, DTH-Hammer, ar levantar marcha ré circulação, Lama DTH-Hammer. |
A. Chassis |
Código
| Nome |
| Parâmetro | Comentários |
| A01 | Truck
chassis |
| Chassi de carga Sinotruk Howo 6x6 Modelo: ZZ2257N5857C Cabine: HW76 Standard Cab com um dorminhoco Com ac MOTOR: WD615.96C, 380HP, EURO III emissão padrão Velocidade da taxa: 2000rpm Cabase de entrega: 5800+1400 (mm) Caixa de engrenagem: HW19710 10 para a frente 2 reverso Direção: ZF Eixo dianteiro: Capacidade de carregamento: 9000kg Eixo traseiro: Capacidade de carregamento: 16000kg × 2 pneu: 12.00R20, no total 11 peças com um pneu sobressalente Com PTO Tanque de combustível: 400L Tamanho geral: 12500*2500*4300 TARE PESO: 32000KGS |
|
1.Alimentação Sistema (Puxar Baixa Cilindro) |
|
Make & Model: CTS & Command Machine Tamanho do cilindro de alimentação: Ø Haste x Ø Cilindro x AVC: 125mm*95mm*4500mm. Tipo de design (duas hastes de pistão ou uma haste): dois Min. Scree de viagem na cabeça de perfuração (M): 9m Min. Puxe a força da corrente em tensão: 154.000 kg Min. Puxe a força da corrente para baixo em tensão: 100.000 kg Min. Capacidade de puxar (kg): 40.000 kg Min. Capacidade de puxar para baixo (kg): 30.000 kg Puxe a velocidade - lento (mpm): ~ 6 Puxe a velocidade - RAPID (MPM): ~ 53 Puxe a velocidade para baixo - lenta (mpm): ~ 5 Puxe a velocidade para baixo - RAPID (MPM): ~ 37 O sistema de alimentação é do tipo em cadeia e suportado pelo rolo |
|
2. Nivelamento Macacos Make & Model: CZT- 1 & Command Machine] Tamanho do cilindro de nivelamento do macaco: Ø Rod x Ø Cilindro x AVC (mm) Min. Capacidade de levantamento de cada conector (kg): 30.000 Min. Liberação do solo (mm): 750 | |

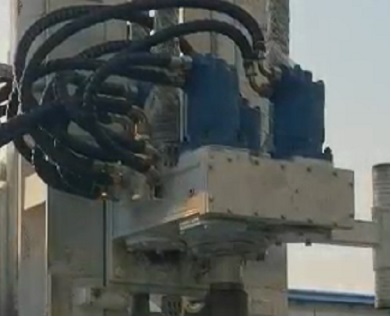

3. Topo Cabeça Rotativo Engrenagem Caixa (Furar Cabeça) Make & Model: CD-6 & Command Machine] Taxa de redução: 21:56 O furo do eixo de tração superior (mm): [63mm] Min. Capacidade de puxar do eixo (kg): 40.000 kg Faixa de velocidade do eixo (rpm): baixa velocidade Range & (min. Torque-kg-m): 0-60 e 2000 kg-m Alcance de alta velocidade e (min. Torque-kg-m): 60-120 e 900 kg-m | |

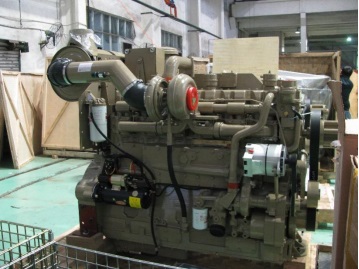

4. Área coberta Motor Faço e modelo Cummins QSX15-C600 Engine HP e RPM: 600HP e 1800 rpm | |

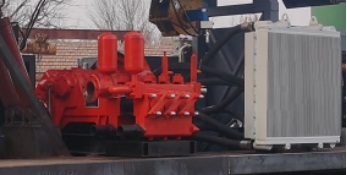

5.Mud Bombear Make & Model: BW1000/6 & Command Machine Diâmetro do pistão e derrame (in): 4 polegadas Min. Capacidade de descarga (l/min): 2000 Min. Pressão de trabalho (PSI): 880 Válvula de sucção e entrega Tipo: 3 polegadas | |

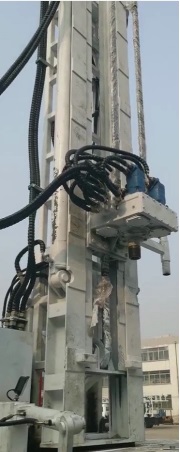

6. Mast Min. Capacidade nominal bruta (kg): 60.000 kg Capacidade máxima de carga do gancho (kg): 50.000 kg Comprimento do mastro, largura e profundidade (mm): 14000mm *1200mm *1000mm] Min. sobre toda a altura do solo até o topo do mastro (m): 12m
| |

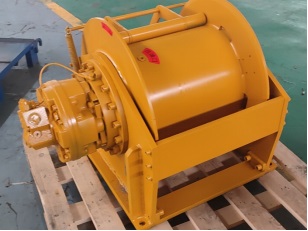

7.Principal Guindaste Make & Model: [YSD-4 & Command Machine] Diâmetro do cabo de aço (mm) e comprimento (m): Ø16 x 75 Min. Capacidade de elevação (kg): 40.000 Velocidade mínima de elevação (m/min): 45
| |
8. Poder Torque Make & Model: [CXK-6 & Command Machine] Min. Capacidade de carregamento (kg): 40.000 kg Min. Rompe o torque (kg-m): 600 |
|

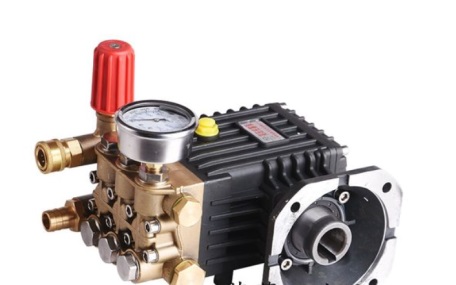

9. Água/ Espuma Injeção Bombear Make & Model: CPM-3 & Command Machine Diâmetro do pistão e derrame (in): 90 l/min Min. Capacidade de descarga (l/min): 90 Min. Barra de pressão de trabalho: 40 bar Válvula de sucção e entrega Tipo: 1 polegada | |

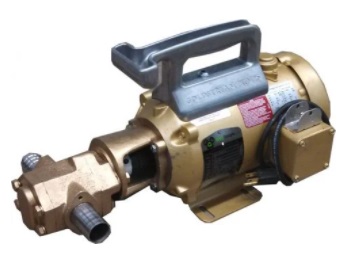

10.presuntomer Óleo Bombear
Make & Model: CCD3 & Command Machine Capacidade de descarga (L/min) 80L/min Min. Barra de pressão de trabalho 3mpa
| |

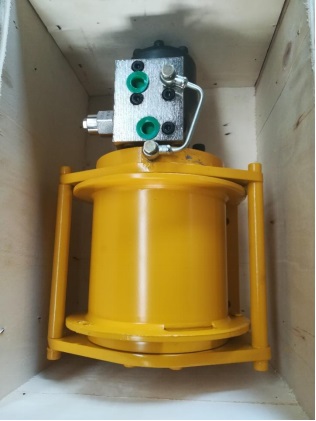

11.AuXiliar Guindaste Make & Model: CJY-3 & Command Machine Diâmetro do cabo de aço (mm) e comprimento (m): Ø10 x 100 Min. Capacidade de elevação (kg): 3000 Velocidade mínima de elevação (m/min): 45 | |
12.Hydraulic Soldagem Máquina MACHINE DE MOTOR HIDRÁULICO E MACHINA DE SOLDOR E MODELO: BM5- 100 & TJPC A unidade de soldagem deve ser montada no caminhão transportador da plataforma. Deve ser acionado pelo motor hidráulico. A máquina de soldagem deve ser usada para eletrodos Ø 2,5 - 4 mm. A saída (V&I) deve ser apropriada para os eletrodos de tamanho acima.
| |

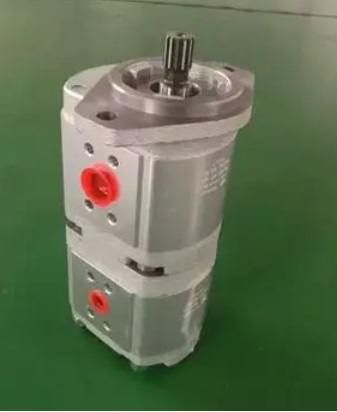

13.EXTErnal Hidráulico Sistema Make & Modelo da bomba hidráulica: GPC4-50 e TJPC] | |

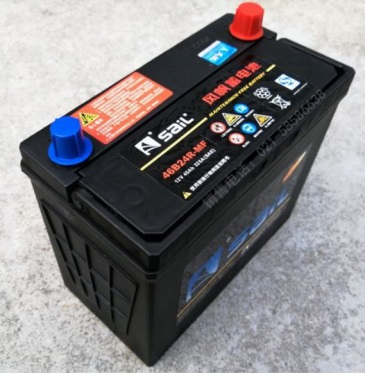

14. Rig Elétrico Sistemas Equipamentos elétricos Make and Model: GPC4-50 é o modelo e a marca: 24V e & Fengfan Máx. Fluxo de circuito: (13gpm e 2700 rpm) | |
15. NIGht Operação (Perfuração Leve) Luzes, linhas e controles Make and Model: [Lâmpada LED especial para máquinas de construção (100W), marca: Huaren] | |
16. CoOLING Sistema Sistema de radiador e refrigeração e modelo: [ventilador elétrico e ventilador diesel]
| |

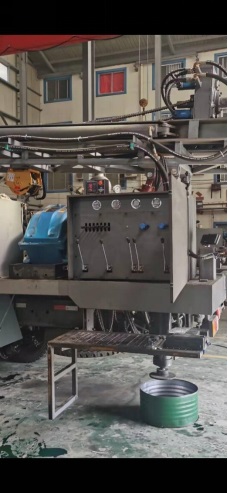

17. Instrumentação e Controles Tudo modelo de controles sobre ao controle painel por motor, hidráulico sistema ao controle válvulas (compressor direcional, fluxo e pressão), bomba de lama, bomba de espuma, guinchos etc. devem ser declarou sua marca e modelo. | |
18.SafEty Equipamento Equipamento de segurança padrão do fabricante a ser usado pela perfuração Tripulação durante a operação:- Capacete de segurança completo com defensor da orelha Vidro dos olhos de segurança Baot de segurança (tamanhos a serem acordados) Luvas de couro Casacos de chuva Kit de primeiros socorros O painel de controle deve ter uma cobertura para proteger o perfurador do respingo de lama, etc. O caminhão transportador de plataforma deve ter um mínimo de escada no lado oposto e borracha em cima da cobertura do caminhão em determinadas áreas para a segurança dos trabalhadores na máquina. | |
19. Compressor de ar do trailer (compressor adicional que não seja o montado no convés) Make and Model of Compressor 298Scy & Zega Tipo de sistema: parafuso Número de etapas de compressão: 2 Máx. Pressão de descarga (psi): 380 Min. Pressão de trabalho nominal (PSI): 350 Min. Entrega de ar grátis (CFM) 1100 CFM | |

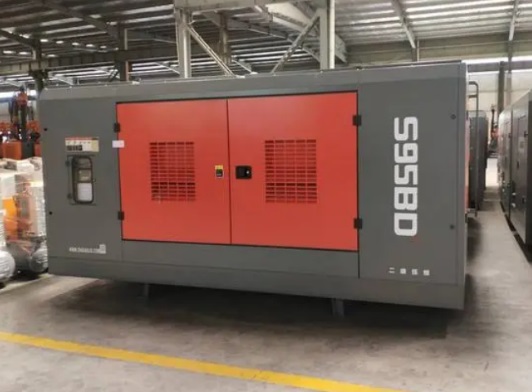

20. COMPRESSOR SOBRE CAMINHÃO CHASSIS Modelo ： CMDK- 1250 e Faço é máquinário de comando Pressão de descarga: 30 bar Volume de descarga: 1250 CFM Modo de resfriamento: refrigerador de vento Temperatura de ingestão ：- 10 ℃ -40 ℃ Conteúdo do óleo de ar de saída: ≤5ppm Peso da unidade: 4700 kg, ruído: ≤97dB (a). Tamanho fora: 1 × 2 \"1 × 3/4 \" Tamanho do contorno: 3400 × 1950 × 1830 Quantidade de óleo lubrificante: 125L | |
21. Sistema de compressor de ar e lama Modelo ： CMD-2-6 Faço é máquinário de comando A perfuração de martelo dTH e perfuração da bomba de lama pode ser trocada instantaneamente Pressão máxima: 40mpa | |
| 22. Lifestodel do tubo de perfuração: CMD-5-68 Faço é máquinário de comando Peso máximo de levantamento: 50t Carregamento rápido e descarregamento do tubo de perfuração | |
| 23. Cilindro de descarga de tubos Modelo ： CMD-8-3 Faço é máquinário de comando Remova a primeira fivela do tubo de perfuração | |
| 24. Tubo de perfuração Modelo ： CMP-1 Faço é máquinário de comando 4 ¾ \"x 6m Material do tubo de perfuração: R780 Material articular: 35crmo | |
| 25. Modelo de estabilizador: CMD-22-8 Faço é máquinário de comando Usado para endireitar o tubo de perfuração no buraco | |

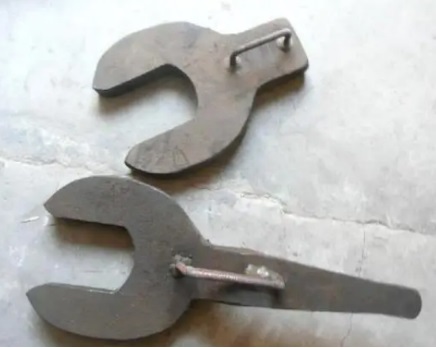

| 26. Chave de chave Modelo ： CMP-22-15 Faço é máquinário de comando | |

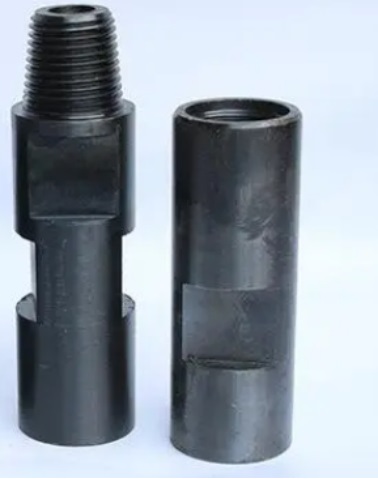

| 27. Atravesse o sub Modelo ： CMD-23-36 Faço é máquinário de comando Material articular: 35crmo | |

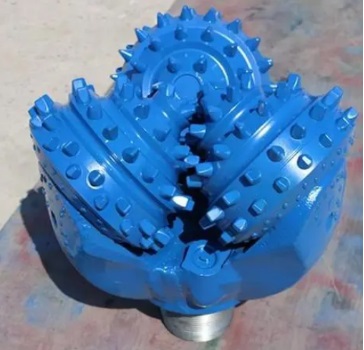

| 28. Bit de rolo de carboneto de tungstênio Modelo ： CMD-36-12 Faço é máquinário de comando Para formações rochosas duras | |

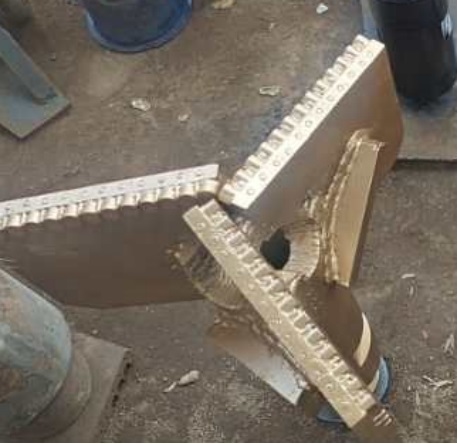

| 29. Bit de argila Modelo ： CMD-45-12 Faço é máquinário de comando Para formação suave | |

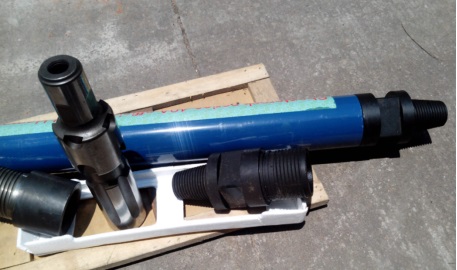

| 30. Impactor Modelo ： CMD-78 Faço é máquinário de comando | |

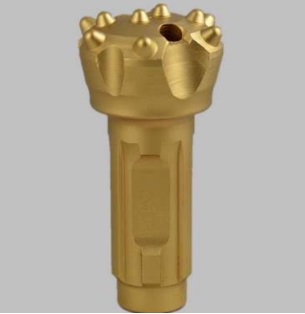

| 31. But Bit Bit abobadado inserido Modelo ： CMD-66 Faço é máquinário de comando | |
| 32. Elevadores de invólucro Modelo ： CMD-17-9 Faço é máquinário de comando | |

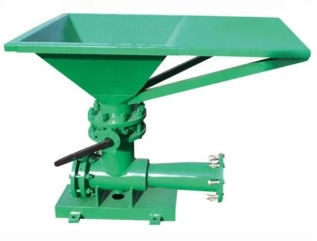

| 33. Mixer de lama Modelo ： CMD-18-21 Faço é máquinário de comando Lama mista Fluxo: 2000L / min | |
| 34. Ferramentas de pesca Modelo ： CMD-1133-21 Faço é máquinário de comando | |

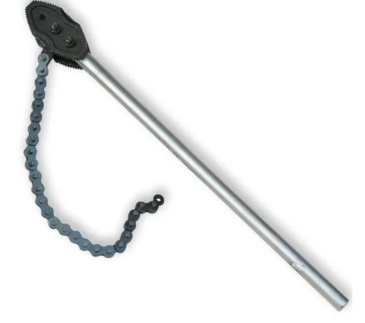

35. Língua de corrente Modelo ： CMD-1200-21 Faço é máquinário de comando
| |
36. Caixa de ferramentas Modelo ： CMD-1255-21 Faço é máquinário de comando
| |

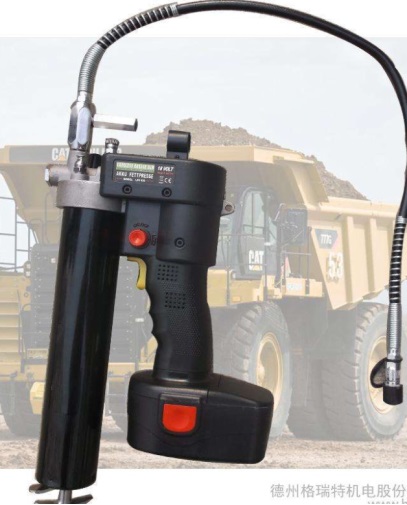

37. Tipo de jato de lubrificação Modelo ： CMD-1255-22 Faço é máquinário de comando | |

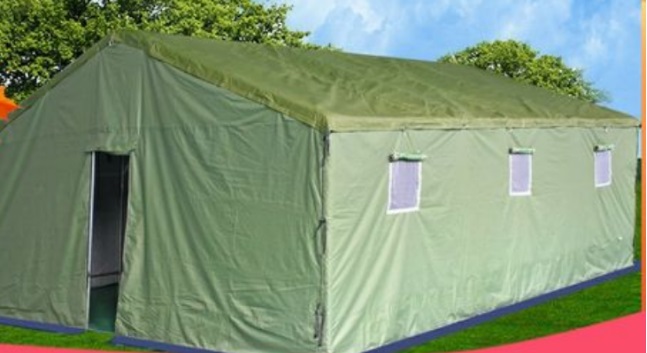

| 38. Tent Modelo ： CMD-1257-2 Faço é máquinário de comando Com cama dobrável, especial para construção de equipamentos de perfuração | |
| 39. bexiga Modelo ： CMD-1257-55 Faço é máquinário de comando Capacidade: 5m ³ | |
Também podemos personalizar.
Observações:
1. Os parâmetros de desempenho da tabela são dados de referência teóricos sob a condição de dirigir na superfície da boa estrada, os dados reais variam das condições reais de trabalho e dos hábitos de condução dos motoristas.
2. Por uma questão de melhoria do produto e promoção técnica, os parâmetros do veículo estão sujeitos a alterações sem aviso prévio.
Profundidade: 600m
